UPS gücü yedekler, PDU gücü dağıtır.
Şebeke kesildiğinde bir UPS, kapasitesi ve akü süresi içinde bağlı yükü beslemeyi sürdürür. PDU ise UPS'ten veya başka bir üst kaynaktan aldığı elektriği rack içindeki birden fazla cihaza dağıtır. PDU'nun ölçümlü ya da anahtarlamalı olması bu temel görev ayrımını değiştirmez.
UPS nedir ve hangi sorunu çözer?
UPS, Türkçede kesintisiz güç kaynağı olarak adlandırılır. Şebeke enerjisi kesildiğinde veya kabul edilen sınırların dışına çıktığında, modeline göre aküden ya da bağlı enerji depolama sisteminden yükü besler. Amaç; cihazı sonsuza kadar çalıştırmak değil, kısa kesintiyi atlatmak, jeneratörün devreye girmesine zaman tanımak veya işletim sistemlerini kontrollü biçimde kapatabilmektir.
UPS seçimi yalnızca priz sayısıyla yapılmaz. Bağlı yükün watt ve VA ihtiyacı, güç faktörü, istenen çalışma süresi, ani yükler, faz yapısı ve üreticinin önerdiği kapasite payı birlikte değerlendirilir. Bir UPS'in üzerinde birden fazla çıkış bulunması onu rack PDU ile aynı ürün yapmaz; çıkışların sayısı ve bağlantı tipi sadece dağıtım ihtiyacının küçük bir bölümüdür.
PDU nedir ve hangi sorunu çözer?
PDU, Power Distribution Unit ifadesinin kısaltmasıdır. Rack PDU, üst kaynaktan aldığı elektriği kabin içindeki sunucu, depolama ve ağ cihazlarına uygun çıkışlar üzerinden dağıtır. Yatay 1U veya dikey 0U yerleşimler; C13, C19 ya da projeye göre farklı çıkış tipleri bulunabilir.
Temel PDU yalnızca dağıtım yapar. Ölçümlü PDU giriş veya faz seviyesinde tüketim gösterebilir. Çıkıştan ölçümlü modeller her prizi ayrı izleyebilir; anahtarlamalı modellerde çıkışlar uzaktan açılıp kapatılabilir. Model adı tek başına yeterli değildir: ölçümün nerede yapıldığı ve hangi çıkışların kontrol edilebildiği teknik dokümandan doğrulanmalıdır.
Basic, metered, monitored ve switched PDU farkı
“PDU nedir?” sorusunun cevabı model sınıfına göre genişler. Bütün rack PDU'lar gücü dağıtır; ölçümün ve uzaktan kontrolün seviyesi ise ürünün tipine bağlıdır. Satın alırken yalnızca “akıllı PDU” ifadesine değil, aşağıdaki gerçek yeteneklere bakın.
Güç dağıtımı
Üst kaynaktan aldığı elektriği rack çıkışlarına dağıtır; ağ üzerinden ölçüm veya anahtarlama sunmayabilir.
Yerel yük göstergesi
Toplam giriş veya faz yükünü cihaz üzerindeki göstergeyle izlemeye yardımcı olur; kapsam modele göre değişir.
Uzaktan enerji izleme
Akım, güç veya enerji verisini ağ üzerinden merkezi izleme sistemine taşır; giriş ve çıkış seviyesi ayrımı önemlidir.
Uzaktan çıkış kontrolü
Desteklenen çıkışları uzaktan açıp kapatabilir; ölçüm, kullanıcı yetkisi ve API/SNMP özellikleri modelden doğrulanır.
UPS ve PDU karşılaştırması
| Özellik | UPS | Rack PDU |
|---|---|---|
| Ana görev | Kesintide geçici yedek güç ve modele göre güç koruması | Üst kaynaktaki gücü rack cihazlarına dağıtmak |
| Enerji depolama | Akü veya bağlı enerji depolama sistemi kullanabilir | Yoktur |
| Kapasite ifadesi | VA, watt ve hedeflenen çalışma süresi | Giriş akımı, gerilim, faz ve toplam/kol yük sınırları |
| Çıkış yönetimi | Modele göre grup veya priz düzeyinde olabilir | Temel, ölçümlü, çıkıştan ölçümlü veya anahtarlamalı olabilir |
| Tek başına yeterli mi? | Rack içi çıkış ve yerleşim ihtiyacı için PDU gerekebilir | Kesinti sırasında çalışmak için yedek bir üst kaynak gerekir |
Rack kabinde doğru bağlantı sırası nedir?
Tek hatlı basitleştirilmiş bir rack enerji zinciri çoğu küçük ve orta ölçekli kurulumda aşağıdaki gibi okunur:
Bu şema bir elektrik projesinin yerini tutmaz. Büyük veri merkezlerinde transfer sistemleri, çift besleme, A/B hatları, merkezi UPS'ler, kabin sırası dağıtımı ve ek koruma katmanları bulunabilir. Yine de görev ayrımı değişmez: UPS süreklilik, PDU dağıtım, Smart Kablo ise uyumlu tek cihaz hattında ölçüm ve uzaktan röle kontrolü sağlar.
Örneğin UPS veya PDU üzerinde IEC C13 dişi bir çıkış varsa C14 → C13 Smart Kablo; PDU üzerinde C19 dişi çıkış varsa projeye göre C20 → C13 Smart Kablo değerlendirilebilir. Konnektör eşleşmesi için C13, C14, C19 ve C20 bağlantı rehberini inceleyin.
UPS çıkışına PDU bağlanabilir mi?
Uyumlu bir rack PDU, üreticinin izin verdiği koşullarda UPS'in arkasında dağıtım amacıyla kullanılabilir. Eaton'ın FlexPDU açıklamasında PDU'nun tek bir UPS'e bağlanabilecek cihaz sayısını artırmak üzere tasarlandığı ve UPS arkasına monte edilebildiği belirtilir. Bu, herhangi bir PDU'nun herhangi bir UPS'e koşulsuz bağlanabileceği anlamına gelmez.
- UPS'in sürekli watt ve VA kapasitesini doğrulayın.
- PDU giriş fişi ile UPS çıkışını eşleştirin.
- PDU'nun akım, gerilim ve faz değerlerini kontrol edin.
- Tüm cihazların normal ve tepe yüklerini toplayın.
- Topraklama ve koruma düzenini proje üzerinden doğrulayın.
- Üretici kılavuzundaki bağlantı sınırlarına uyun.
Cihazların yalnızca etiket gücünü toplamak yerine ölçülmüş ortalama watt değerini kullanın; sunucu elektrik tüketimi hesaplayıcısı ile günlük, aylık ve yıllık kWh tahmini oluşturabilirsiniz.
Hangi durumda hangisine ihtiyaç vardır?
Kesintide çalışmaya devam etmek istiyorsanız
- Kısa kesintileri cihaz kapanmadan atlatmak
- Güvenli kapatma için zaman kazanmak
- Jeneratör geçişi boyunca kritik yükü beslemek
- Modele göre gerilim düzenleme ve güç koruması sağlamak
Rack içinde gücü düzenli dağıtmak istiyorsanız
- Bir üst kaynaktan çok sayıda cihazı beslemek
- Kabine uygun C13/C19 çıkış yoğunluğu oluşturmak
- Modele göre toplam veya priz seviyesinde ölçmek
- Modele göre çıkışları uzaktan yönetmek
Pek çok rack kurulumunda doğru cevap “UPS veya PDU” değil, “UPS ve PDU”dur. Kesinti süresi kritik değilse UPS gerekmeyebilir; fakat bu karar iş sürekliliği, veri bütünlüğü ve tesisin elektrik altyapısı birlikte değerlendirilerek verilmelidir.
Smart Kablo bu yapıda nerede durur?
Smart Kablo, UPS ve PDU'nun görevini değiştirmez. Uyumlu PDU, UPS veya Schuko priz ile seçilen cihaz arasına eklenir. Böylece tüm rack'i yenilemeden kritik sunucu, ATX PC, switch, NAS veya monitör hattında akım, gerilim, frekans ve güç ölçümü ile uzaktan röle kontrolü sağlanabilir.
Bu yaklaşım özellikle temel PDU altyapısının korunacağı ve yalnızca belirli çıkışlarda görünürlük gerektiği projelerde anlamlıdır. Tüm rack çıkışlarının tek merkezden yönetilmesi, yüksek akım, üç faz, çıkış seviyesinde faturalandırma veya gelişmiş yedeklilik gerekiyorsa uygun bir yönetilebilir PDU daha doğru çözüm olabilir. Ayrıntılı değerlendirme için Akıllı PDU ve Smart Kablo karşılaştırmasını okuyun.
PDU arkasındaki tek cihazın tüketimi nasıl izlenir?
PDU yalnızca toplam giriş yükünü ölçüyorsa hangi sunucunun ne kadar tükettiğini ayırmak zor olabilir. Uyumlu Smart Kablo, seçilen PDU çıkışı ile cihaz arasına yerleştirilerek o hatta ait aktif güç, gerilim, akım, kWh ve röle durumunu ayrı gösterir. Böylece tüm PDU'yu değiştirmeden kritik cihaz bazında enerji izleme ve uzaktan güç kontrolü eklenebilir.
Rack toplamından tek sunucu ölçümüne inin.

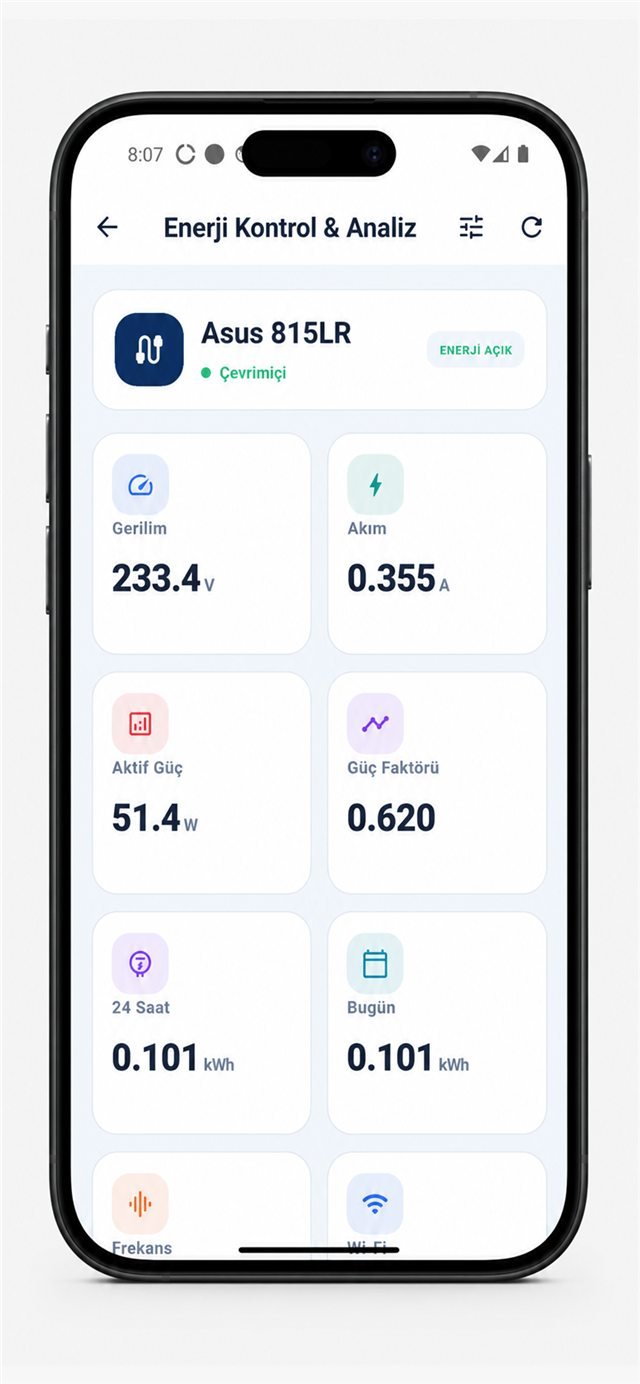

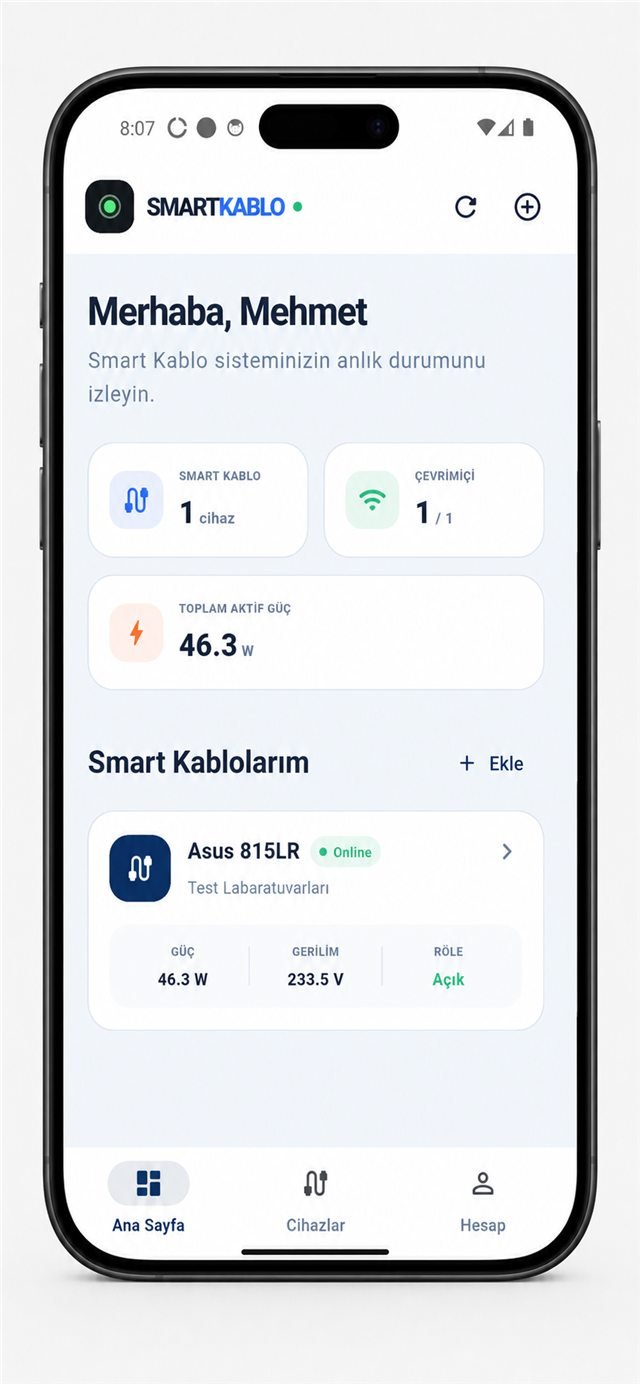

Ana ekran çevrimiçi cihaz sayısını ve toplam aktif gücü özetler. Cihaz ayrıntısında gerilim, akım, aktif güç, güç faktörü ve kWh değerleri görülür. Bu veriler UPS kapasite planı veya PDU çıkış yükü değerlendirmesinin yerine geçmez; cihaz bazlı kanıt sağlar.
Satın alma öncesi kontrol listesi
- Kesinti olduğunda hangi cihazların ne kadar süre çalışacağını belirleyin.
- Normal, tepe ve büyüme payı dahil toplam yükü watt ve VA olarak hesaplayın.
- PDU'nun giriş fişini, çıkış tiplerini, fazını ve akım sınırını doğrulayın.
- Temel dağıtım mı, ölçüm mü, çıkıştan ölçüm mü yoksa uzaktan anahtarlama mı gerektiğini ayırın.
- Çift güç kaynaklı cihazlarda A/B besleme ve hata senaryosunu ayrıca tasarlayın.
- Elektriksel değerleri üretici dokümanları ve yetkili elektrik uzmanıyla doğrulamadan bağlantı yapmayın.
Sık sorulan sorular
PDU elektrik kesildiğinde çalışır mı?
Temel PDU enerji depolamaz. Üst beslemesi kesilirse çıkışları da kapanır. Kesintide çalışmaya devam etmek için yük ve süreye uygun bir UPS ya da başka bir yedek güç sistemi gerekir.
UPS çıkışına PDU bağlanabilir mi?
Üreticinin desteklediği, elektriksel değerleri ve konnektörleri uyumlu bir PDU kullanılabilir. UPS kapasitesi, toplam yük, PDU giriş değeri ve koruma düzeni proje bazında kontrol edilmelidir.
Akıllı PDU ile UPS aynı şey midir?
Hayır. Akıllı PDU dağıtım, ölçüm ve modele göre çıkış kontrolü sunar. UPS ise kesinti sırasında yükü geçici olarak besler ve modele göre güç kalitesi işlevleri sağlar.
Smart Kablo UPS veya PDU yerine geçer mi?
Hayır. Enerji depolamaz ve çoklu çıkış dağıtmaz. Uyumlu üst kaynak ile cihaz arasına eklenerek yalnızca seçilen cihazın enerji verisini ve rölesini yönetir.
Temel PDU'ya cihaz bazlı ölçüm eklenebilir mi?
Uyumlu bağlantı ve yük sınırlarında, ölçülmesi gereken cihaz hatlarına ayrı kontrol noktaları eklenebilir. Bu işlem PDU'nun kapasitesini veya elektriksel koruma özelliklerini yükseltmez.
